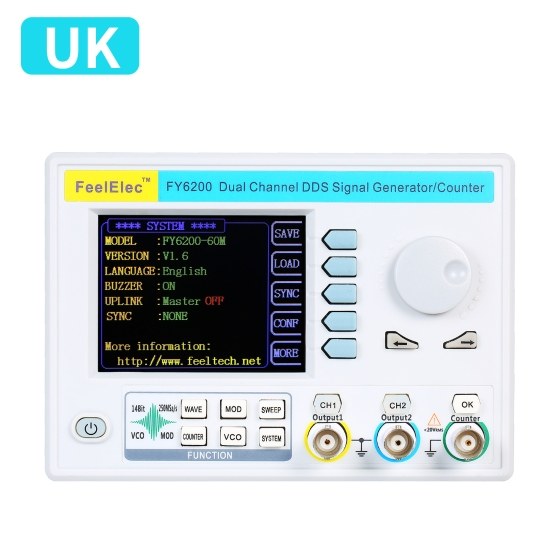

FeelElec FY6200-30M 30MHz Funktionssignalgenerator 3,2 "LCD Digital DDS Zweikanalfunktion / Arbitrary Waveform Generator Impulssignalquelle 250MSa / s Frequenzmesser Hochpräziser Signalgenerator VCO-Burst AM / PM / FM / ASK / FSK / PSK-Modulation DDS-Generatorfunktion Quellgenerator
Preis:
€
82.51
Diese Seite wird jetzt geladen....
Ausliefern
stecker:
if the goods arrival in 90 days,we will inform you by email!
Error appeared,Please try again later!
Frequenzeigenschaften | |||
| Produktmodell | GJ6200-30M | ||
| Sinus | 0 ~ 30 MHz | ||
| Rechteckschwingung | 0 ~ 20 MHz | ||
| Dreieckige Welle | 0 ~ 10 MHz | ||
| Pulswelle | 0 ~ 10 MHz | ||
| Willkürliche Welle | 0 ~ 10 MHz | ||
| TTL / CMOS Digital Wave | 0 ~ 20 MHz | ||
| Minimale Pulsbreite | 20ns (Die minimale einstellbare Breite aller Pulswellentypen kann 20ns erreichen.) | ||
| Mindest. Auflösung in allen Frequenzbereichen | 1μHz (Die Mindestauflösung des gesamten Frequenzbands kann 1μHz erreichen, um die Einstellgenauigkeit des Instruments bei hohen Frequenzen zu gewährleisten. Beispielsweise kann es ein hochpräzises Signal mit 10,000000000001 MHz ausgeben.) | ||
| Frequenzgenauigkeit | ± 20 ppm | ||
| Frequenzstabilität | ± 1 ppm / 3 Stunden | ||
Wellenform-Eigenschaften | |||
| Wellenformkatalog | Sinuswelle, Rechteckwelle (Tastverhältnis einstellbar), Pulswelle (Pulsbreite und Zykluszeit können genau eingestellt werden), Dreieckwelle, ansteigende Sägezahnwelle, abfallende Sägezahnwelle, CMOS-Welle, Gleichstrompegel, Halbwelle, Vollwelle, positive Leiter Welle, Anti-Leiter-Welle, exponentieller Anstieg, exponentieller Abfall, Lorentz-Pulswelle, Multi-Schallwelle, unregelmäßige Rauschwelle, EKG-Welle, Trapez-Pulswelle, Cinke-Pulswelle, schmale Pulswelle, Gaußsche Welle mit weißem Rauschen, Amplitudenmodulationswelle, Frequenzmodulation Welle und 64 benutzerdefinierte Wellen. | ||
| Nichtflüchtiger Speicher (64) | Es können 64 benutzerdefinierte Wellenformen gespeichert werden | ||
| Wellenformlänge | 8192 Punkte (8K Punkte) * 14 Bit | ||
| Abtastrate | 250MSa / s | ||
Vertikale Auflösung | 14 Bits | ||
| Sinus | Harmonisches Unterdrückungssystem | ≥50 dBc (<1 MHz); ≥45dBc (1MHz ~ 20MHz); | |
| Totale harmonische Verzerrung | <0,5% (20 Hz ~ 20 kHz, 0 dBm) | ||
Rechteck und Pulswelle | Steigende und fallende Zeit | ≤7 ns (VPP <5 V) | |
Überschwingen | ≤5% | ||
| Arbeitszyklus-Einstellbereich | 0,01% ~ 99,99% (Auflösung 0,01%) | ||
Sägezahnwelle | Linearität | > 98% (0,01 Hz ~ 10 kHz) | |
Ausgabeeigenschaften | |||
| Amplitude (VPP) | Frequenz ≤ 10 MHz | 10 MHz <Frequenz ≤ 20 MHz | Frequenz> 20 MHz |
| 1 mVpp ~ 20 Vpp | 1 mVpp ~ 10 Vpp | 1 mVpp ~ 5 Vpp | |
Amplitudenauflösung | 1 mV | ||
Amplitudenstabilität | ± 0,5% / 5 Stunden | ||
Ebenheit der Amplitude | ± 5% (<10 MHz); ± 10% (> 10 MHz); | ||
Wellenformausgabe | |||
Ausgangsimpedanz | 50Ω ± 10% (typisch) | ||
Schutz | Alle Signalausgangsklemmen können unter Lastkurzschlussbedingungen länger als 60 Sekunden arbeiten | ||
DC-Offset | |||
| Versatzbereich | Frequenz ≤ 20 MHz: ± 10 V; Frequenz> 20 MHz: ± 2,5 V | ||
Offset Auflösung | 1 mV (Minimum) | ||
Phasenfunktion | |||
Einstellbarer Bereich | 0 ~ 359,99 ° | ||
Mindestauflösung | 0,01 ° | ||
TTL- Ausgang | |||
TTL-Pegelamplitude | > 3 Vpp | ||
| Fan-Out-Koeffizient | > 8 TTL Belastung | ||
Anstiegs- / Abfallzeit | ≤10ns | ||
CMOS- Ausgang | |||
Niedriger elektrischer Pegel | <0,3 V | ||
Hoher elektrischer Pegel | 1 V ~ 10 V | ||
Anstiegs- / Abfallzeit | ≤18ns | ||
Externe Messfunktion | |||
Funktion | Es kann Frequenz, Periode, positive / negative Impulsbreite und Einschaltdauer des externen Signals messen | ||
Spannungsbereich des Eingangssignals | 2Vpp ~ 20Vpp | ||
Funktion des Frequenzmessers | Frequenzmessbereich | 0,01 Hz ~ 100 MHz | |
Meßgenauigkeit | Torzeit 1s, 10s, 100s Drei-Gang-Regelung | ||
Zählerfunktion | Zählbereich | 0-4294967295 | |
Zählmodus | Handbuch | ||
| Pulsbreitenmessung | 10ns Auflösung, maximal messbare 20s | ||
Zyklusmessung | 10ns Auflösung, maximal messbare 20s | ||
Sweep-Funktion | |||
Trägerwellenform | Sinuswelle, Rechteckwelle, Sägezahnwelle, beliebige Welle (ohne Gleichspannung) | ||
Sweep-Typ | Linearer Sweep, logarithmischer Sweep | ||
Sweep-Richtung | Vorwärts, Rückwärts, Hin- und Rückfahrt | ||
Objekt fegen | Frequenz, Amplitude, Offset, Tastverhältnis | ||
Sweep-Zeit | 0,01 S ~ 999,99 S / Schritt | ||
Einstellbereich | Beliebige Einstellung von Start- und Endpunkt | ||
Reichweite | Wird durch den Einstellwert des Sweep-Parameters bestimmt | ||
VCO-Funktion (Voltage Control Output) | |||
Modulationssignalbereich zum Eingang | 0 ~ 5V | ||
VCO-Signalfrequenzbereich | 0-1000Hz | ||
VCO-Steuerobjekt | Frequenz zur Spannungsregelung (VCF), Amplitude zur Spannungsregelung (VCA), Vorspannung zur Spannungsregelung, Tastverhältnis zur Spannungsregelung | ||
VCO-Funktion | Amplitudenmodulation (AM) oder Frequenzmodulation (FM) kann durch ein externes analoges Signal durchgeführt werden | ||
Modulationsfunktion | |||
Modulationsart | AM, FM, PM, ASK, FSK, PSK | ||
Trägerwellenform | Sinuswelle, Rechteckwelle, Dreieckwelle, Sägezahnwelle, beliebige Welle (außer Gleichspannung) | ||
A M | |||
Quelle | Intern (CH2) / Extern (Zähler) | ||
Modulationswellenform | Sinuswelle, Rechteckwelle, Dreieckwelle, Sägezahnwelle, willkürliche Welle | ||
Modulationstiefe | 0% bis 100% | ||
Modulationsfrequenz | Intern: 1μHz ~ 1MHz; Extern: 1μHz ~ 2KHz; | ||
FM | |||
Quelle | Intern (CH2) / Extern (Zähler) | ||
Modulationswellenform | Sinuswelle, Rechteckwelle, Dreieckwelle, Sägezahnwelle, willkürliche Welle | ||
Modulationsfrequenz | Intern: 1μHz ~ 1MHz; Extern: 1μHz ~ 2KHz; | ||
PM | |||
Quelle | Intern (CH2) / Extern (Zähler) | ||
Modulationswellenform | Sinuswelle, Rechteckwelle, Dreieckwelle, Sägezahnwelle, willkürliche Welle | ||
| Phasenverschiebungsbereich | 0 ° ~ 360 ° | ||
Modulationsfrequenz | Intern: 1μHz ~ 1MHz; Extern: 1μHz ~ 2KHz; | ||
FRAGEN | |||
Quelle | Intern (CH2), manuell | ||
Modulationswellenform | Rechteckwelle mit 50% Einschaltdauer | ||
Tasthäufigkeit | 1μHz ~ 10MHz | ||
FSK | |||
Quelle | Intern (CH2), manuell | ||
Modulationswellenform | Rechteckwelle mit 50% Einschaltdauer | ||
Tasthäufigkeit | 1μHz ~ 10MHz | ||
PSK | |||
Quelle | Intern (CH2), manuell | ||
Modulationswellenform | Rechteckwelle mit 50% Einschaltdauer | ||
Tasthäufigkeit | 1μHz ~ 10MHz | ||
Burst-Funktion | |||
Trägerwellenform | Sinuswelle, Rechteckwelle, Dreieckwelle, Sägezahnwelle, beliebige Welle (außer Gleichspannung) | ||
Pulszahl | 1 ~ 1048575 | ||
Burst-Modus | Manueller Burst, Interner Burst (CH2), Externer Burst (Zähler) | ||
Allgemeine Spezifikation | |||
Anzeige | Art | 3,2-Zoll-TFT-LCD-Farbdisplay | |
Lagerung und Ladung | Menge | 20 Sätze | |
Ort | 01 bis 12 (standardmäßig eingeschaltet, um 01 Speicherortparameter einzugeben) | ||
Verbinder | Schnittstellenmodus | USB zu serielle Schnittstelle | |
Kommunikationsrate | 115200bps | ||
| Kommunikationsprotokoll | Über die Befehlszeile ist die Vereinbarung offen | ||
Netzteil | Spannungsbereich | AC100V ~ 240V | |
Herstellungstechnik | Oberflächenmontagetechnologie, integrierte Schaltung in großem Maßstab, hohe Zuverlässigkeit und lange Lebensdauer | ||
Warnton | Benutzer können über die Programmeinstellungen ein- oder ausschalten | ||
Betriebseigenschaften | Alle Tasten werden betätigt und der Knopf wird stufenlos verstellt. | ||
Umgebungsbedingung | Temperatur: 0 ~ 40 ℃, luftfeuchtigkeit: ﹤ 80% | ||
| Steckertyp: | EU-Stecker / US-Stecker / UK-Stecker (optional) | ||
Artikelgröße | 150 × 105 × 30 mm / 5,91 × 4,13 × 1,18 Zoll | ||
| Artikelgewicht | 516 g | ||
Packungsgrösse | 644 g | ||
Packungsgrösse | 19,5 * 17 * 7,5 cm / 7,68 * 6,69 * 2,95 Zoll | ||
