PLL-GPSDO Orologio GPS ad alta precisione Orologio DISCIPLINATO da 10 MHz Ricevitore GPS Modulo di temporizzazione sincronizzato

Offre un'uscita sinusoidale stabile da 10 MHz a 6 dBm ± 2 dB e un'uscita a onda quadra da 1 PPS a 3,3 Vpp, rendendolo adatto a varie esigenze di temporizzazione ad alta precisione. È dotato di un pannello frontale trasparente con indicatori per lo stato di alimentazione, il blocco GPS e l'allarme, nonché uscite da 10 MHz e 1 PPS, che forniscono semplici capacità di funzionamento e gestione. Include un pannello posteriore con un connettore di corrente continua IN per l'ingresso di alimentazione, una porta RS232 per l'uscita del segnale GPS NMEA e un connettore antenna per l'ingresso antenna GPS con limitazione di corrente interna, garantendo compatibilità con vari sistemi e facilità di integrazione.

Caratteristiche:

【Sincronizzazione ad alta precisione】: fornisce una sincronizzazione ad alta precisione con l'ora UTC, con una precisione di frequenza p-p di 0,03 Hz a 10 MHz e una frequenza media di 0,0001 Hz a 10 MHz, garantendo tempi precisi per applicazioni critiche.

【Uscite robuste e affidabili】: offre un'uscita sinusoidale stabile da 10 MHz a 6 dBm ± 2dB e un'uscita a onda quadra da 1 PPS a 3,3 Vpp, rendendolo adatto a varie esigenze di temporizzazione ad alta precisione.

【Pannello frontale intuitivo】: è dotato di un pannello frontale trasparente con indicatori per lo stato di alimentazione, il blocco GPS e l'allarme, nonché uscite da 10 MHz e 1 PPS, che forniscono semplici capacità di funzionamento e gestione.

【Pannello posteriore con connettività versatile】: include un pannello posteriore con un connettore di ingresso corrente continua per l'ingresso di alimentazione, una porta RS232 per l'uscita del segnale GPS NMEA e un connettore antenna per l'ingresso antenna GPS con limitazione di corrente interna, garantendo compatibilità con vari sistemi e facilità di integrazione.

【Design compatto e portatile】: design compatto e portatile, con accessori inclusi come un adattatore e un'antenna GPS da 5 metri, che lo rendono facile da distribuire e utilizzare in diversi posizioni.

Specifiche:

Nome: GPS Tamed Clock

Materiale: metallo

Alimentazione: 11,7-12,9 VDC, ≤5 W

Potenza antenna GPS: 5 VDC

Uscita 1PPS: onda quadra, 3,3 Vpp, sincronizza l'ora UTC

Uscita 10 M: onda sinusoidale, 6 dBm ±2 dB

Uscita RS232: segnale GPS NMEA, 9600 BPS

Precisione: P-P: 0,03 Hz a 10 MHz, media di frequenza: 0,0001 Hz a 10 M

Pannello frontale: 10 MHz: onda sinusoidale 10 M output

1PPS: uscita impulsi 1PPS, i fronti di salita sincronizzano l'ora UTC

PWR: indicazione di blocco alimentazione/GPS, flash: sblocco GPS; acceso: blocco GPS; off: non alimentato

ALM: led di allarme, on: deviazione di frequenza accurata >0,1Hz, off: deviazione di frequenza accurata ≤0,1Hz

Pannello posteriore: corrente continua-IN: ingresso alimentazione 12 V, presa 5,5-2,1, l'interno è positivo, l'esterno è negativo

RS232: uscita GPS NMEA 9600 BPS, segnale RS232 compatibile

Antenna: ingresso antenna GPS, uscita 3,3 V, limite di corrente interno

Dimensioni articolo: 138 * 25 * 65 mm / 5,43 * 0,98 * 2,56 pollici

Peso articolo: 380 g / 13,40 once

Dimensioni confezione: 147 * 105 * 87mm / 5.79 * 4.13 * 3.43in

Peso della confezione: 393g / 13.86once

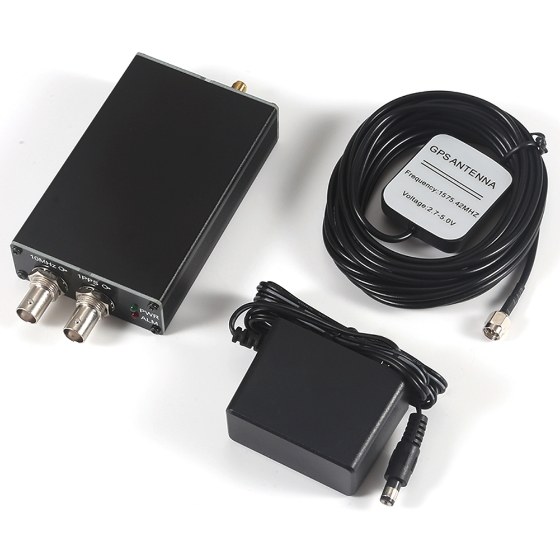

Contenuto della confezione:

1 * Orologio GPS Tamed

1 * Antenna GPS da 5m

1 * Adattatore
