2.4 "TFTハンドヘルドポケットサイズデジタルオシロスコープDIYキットパーツケースSMDハンダ付け電子学習セット1MSa / s 0-200KHz ブラックレッド

	オプション	お届け予約時間	トラッキング番号	運賃
注意；この運賃は推計するので、実際の運賃は最後に支払いとき見えます

説明
Q&A
カスタマーレビュー
お届け＆支払い
保証
卸売お問い合わせ
ディスカッション

このDIYデジタルオシロスコープキットは、ARM Cortex-M3プロセッサと2.4インチTFTスクリーンと保護ケースを採用しています。回路動作には簡単で信頼性があります。周波数、周期、パルス幅、デューティ比、MAX./MIN./AVG./Peak-Peak/virtual値などの波形パラメータを表示できます。

特徴：
ARM Cortex-M3プロセッサ（STM32F103C8）を採用し、2.4インチカラーTFTディスプレイ・スクリーンを搭載。
このキットに基づいて二次開発に使用されます。たとえば、データロガーのMillivoltmeterに変更することができます。

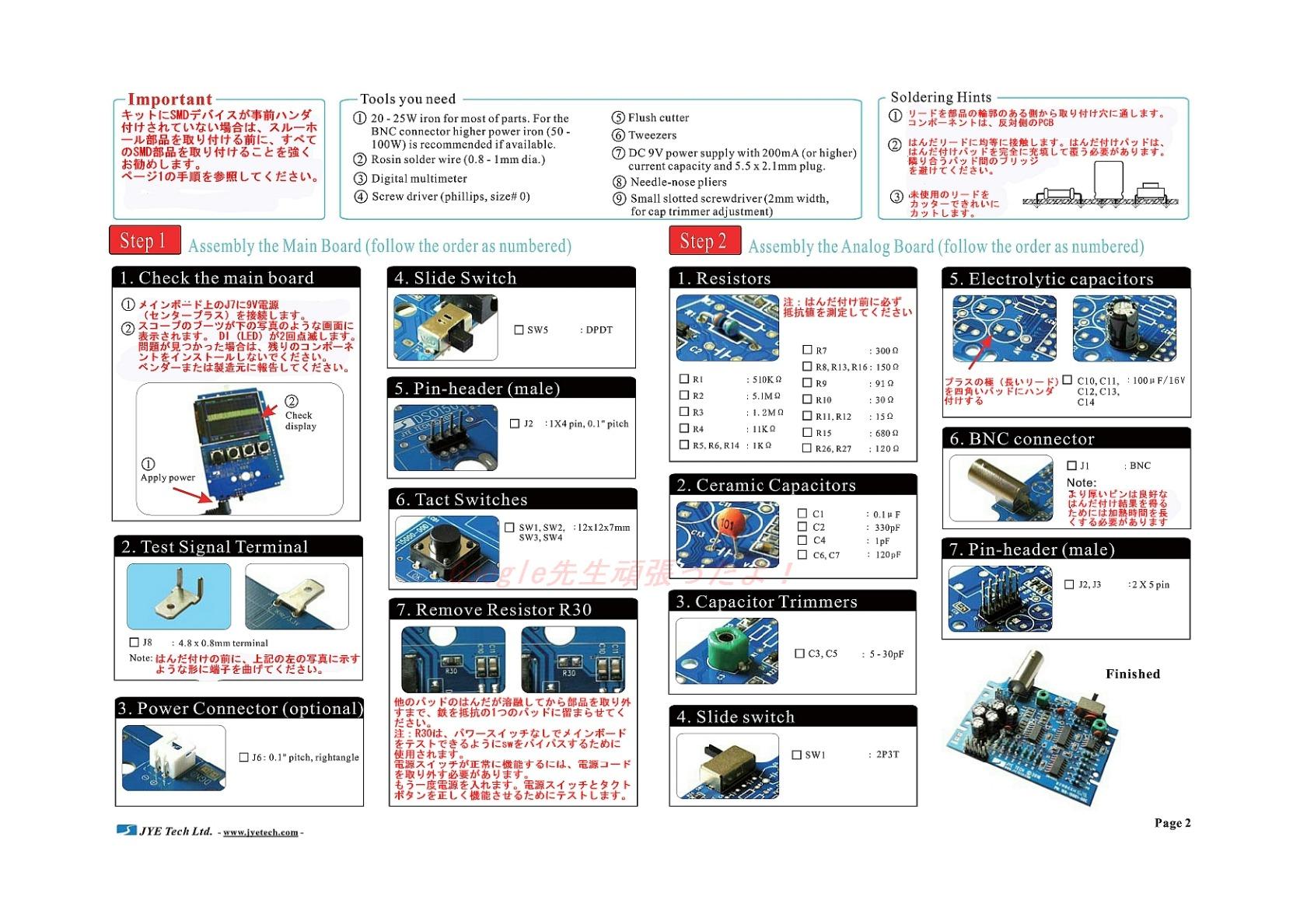

インストールと操作が簡単な指示に従ってください。
オート/ノーマル/シングルトリガモードでは、モーメント波形を簡単にキャプチャします。
使用可能な立ち上がりまたは立ち下がりエッジトリガ。
トリガ前の観測可能な波形（負の遅延）。
いつでも波形表示をフリーズすることができます（ホールド機能）。
周波数、周期、パルス幅、デューティ比、MAX./MIN./AVG./Peak-Peak/virtual値を含む波形パラメータのデジタル表示。
波形保存機能：電源を切っても波形は失われません。
短絡および開回路の検出：ユーザーがはんだ付けエラーを発見するのに役立ちます。
TFTコントローラ認識機能。
SMDははんだ付けされており、電子初心者に適しています。

通知：
このDIYキットを受け取ったら、回路基板をテストするためにDC 9V電源に接続する前にはんだ付けしないでください。ボードは走査線を表示すると正常です。ディスプレイに異常がある場合は、当社までご連絡ください。

仕様：
最大リアルタイムサンプリングレート：1MSa / s
アナログ帯域幅：0-200KHz
感度範囲：5mV / Div - 20V / Div
最大入力電圧：50Vpk（1Xプローブ）
入力インピーダンス：1Mオーム/ 20pF
精度：12ビット
レコードの長さ：1024ポイント
カップリング・モード：DC / AC / GND
タイムベースの範囲：500s / Div - 10us / Div
トリガーモード：オート、ノーマル、シングル
トリガ位置：バッファの中心
電源電圧：DC 9V（8-10V）
消費電流：〜120mA @ 9V
メインボードサイズ：94 * 65mm / 3.7 * 2.56in
アナログボードサイズ：65 * 47mm / 2.56 * 1.85in
スクリーンサイズ：52 * 40mm / 2 * 1.57in
パッケージサイズ：14.5 * 10 * 3.7cm / 5.7 * 3.94 * 1.45in
パッケージの重量：179g / 6.33oz

パッケージリスト：
1 *デジタルオシロスコープDIYキット
1 *プローブ
1 * DIYケース
3 *ユーザーマニュアル（英語）

Q & A

問い合わせる

ディスカッション

新しいトピックを投稿トピックに返信する

TOMTOPフォーラムはアイデア交換の場であり、ITエンジニアがディスカッションに参加するのを助けるコミュニティです。一方、TomTopカスタマーサービス（Tomtopカスタマーサービスアイコン付き）は、httpの連絡先と同じ機能でタイムリーに対応します：//www.tomtop.com/contacts

このフォーラムを全面的に開く

お客様の評価

総合評価:

4.6

に基づいて 104 お客様の評価

5 星

49%
4 星

51%
3 星
2 星
1 星

ご感想が聞かせると、TOMTOPポイントが手に入れます。前５位はTOMTOPポイントが二倍になります。

レビューする

By RUSH

May 4, 2017
先日別業者様で購入しましたが1日ほど使っているうちに初期不良(白画面)になり返品。同一ロットで同じ不具合に当たるのを避けたかったのと丁度キャンペーンで少し安くなっていたのでこちらで2,726円で購入しました。早速組み立てして、問題なかったのでバッテリーを内蔵してみました。使った部品は以下です。 150円(2個入り)◆HiLetgo 2PCS 5V 1A 18650 リチウムバッテリーチャージボード Micro USB チャージモジュールプロテクト [並行輸入品] 150円(5個入り)◆HiLetgo 5pcs マイクロ USB to DIP 変換アダプター 5 ピン BタイプアダプタープレートPCB コンバーター 2.54mm [並行輸入品] 110円◆HiLetgo 2A DC-DC ブーストステップアップ転換モジュール Micro USB 2V-24V to 5V-28V 9V 12V 24V 0円◆家に転がっていた未使用携帯バッテリーTSI12UAA(1460mAh、サイズ実測値65*44*5mm) 0円◆ 家に転がっていた赤、青LED 配線は汚くてお見苦しいですがレイアウト等参考になればと思います。基板にビニールテープみたいのを貼ってありますがこれは3M製のPTFEテープです。少し高価ですが熱を持つ部品の絶縁保護に抜群です。 2017年6月以降の新基板はアナログボードが少し小さくなっているのでバッテリースペースが大きくとれます。バッテリーインジケータはUSB端子の差込口の上部にグルーガンで固定、視認性と穴を開ける場所の低減を図りました。アノードコモンの2色(もしくは3色)LEDの手持ちが無かったためLED2個使いましたがあればそれを利用すればスマートです。ちなみに各LEDのVFは、実測値で青が2.89V、オレンジ色が1.93Vでしたので近い値のLEDにすると基板と外装面両方のLEDが発光するのでトラブルシューティング等が確実にできます。充電は電流値が0.06Aで満充電と認識されるようです。 DC-DCインバータの電圧は本来9Vですが、電圧が10Vに近くなるとノイズが発生しやすいとの事なので私は8.10Vに調整しています。バッテリーは当初中華なバッテリーを購入予定でしたが、携帯のバッテリーパックのほうが過放電保護も付いているし掛け値なしの実容量なのでこちらにしました。実際使ってみると電源配線が無いのでポケットテスター感覚で使えます。充電中も使用できるので、100分の電圧を収集するような目的にも安心して利用できます。とても良い買い物ができました。
Is this helpful? (0) (0)
By Mary

November 22, 2017
*** Contenuto della scatola *** 1.Coppia di puntali con attacco Bnc 1.Manuale d'uso in lingua inglese. 1.Kit custodia. 1.Kit di componenti da saldare. 2.Piastre con componenti già pre assemblati. *** Specifiche Tecniche *** Display lcd colorato. Tasto funzione memoria. Misura la frequenza da 0 a 200KHz. Massima tensione d'ingresso applicabile 50V piccco picco con sonda da 1x. Risoluzione da 12 bits. Base dei tempi da 500s/Div a 10 micros/Div. Funzione del Trigger Auto normale e singolo. Funzione con alimentazione da 9 volt. Consuma 120 milliampere. Pesa 100 grammi. Dimensioni 105x75x22 mm. ***Design e Materiali *** Il design e’molto fine ed accattivante di colore bianco sporco. Il materiale usato e’ di plastica dura,ma di buona qualità. Molto versatile e leggero di dimensioni ridotte. *** Conclusione *** Il lavoro di assemblaggio richiede molta pazienza e precisione con le saldature dei componenti. Il Kit oscilloscopio arriva a casa in una bella confezione molto curata. Testato da diversi giorni perfettamente funzionante. Sono rimasta sbalordita dalla qualità delle misurazioni e dal display molto visibile. Soddisfatta a pieno considerato il modesto prezzo. Merita cinque stelle. Consigliata per l’acquisto sia per i professionisti e per il fai da té.
Is this helpful? (0) (0)
By Trilly

October 19, 2017
*** Contenuto della scatola *** 1.Coppia di puntali con attacco Bnc 1.Manuale d'uso in lingua inglese. 1.Kit custodia. 1.Kit di componenti da saldare. 2.Piastre con componenti già pre assemblati. *** Specifiche Tecniche *** Display lcd colorato. Tasto funzione memoria. Misura la frequenza da 0 a 200KHz. Massima tensione d'ingresso applicabile 50V piccco picco con sonda da 1x. Risoluzione da 12 bits. Base dei tempi da 500s/Div a 10 micros/Div. Funzione del Trigger Auto normale e singolo. Funzione con alimentazione da 9 volt. Consuma 120 milliampere. Pesa 100 grammi. Dimensioni 105x75x22 mm. ***Design e Materiali *** Il design e’molto fine ed accattivante di colore bianco sporco. Il materiale usato e’ di plastica dura,ma di buona qualità. Molto versatile e leggero di dimensioni ridotte. *** Conclusione *** Il lavoro di assemblaggio richiede molta pazienza e precisione con le saldature dei componenti. Il Kit oscilloscopio arriva a casa in una bella confezione molto curata. Testato da diversi giorni perfettamente funzionante. Sono rimasta sbalordita dalla qualità delle misurazioni e dal display molto visibile. Soddisfatta a pieno considerato il modesto prezzo. Merita cinque stelle. Consigliata per l’acquisto sia per i professionisti e per il fai da té.
Is this helpful? (0) (0)
By Shaddii

July 4, 2018
OK i am just going to come out an say it. I really don't know how to use an oscilloscope and i only vaguely understand whats its purpose is. That aside, This was a really fun project. It forced me to learn some new soldering techniques and taught me allot about different electronics components. If you follow the instructions then you shouldn't have too much trouble. here are a few tips though. 1. get a magnifying glass and identify the resistors using the colored bands. Identify and layout each resistor before you begin soldering so that you don't put one in the wrong place. 2. Google "Common Ceramic Capacitor Tags" to find a chart that will tell you what each capacitor is. I found a chard that perfectly identified every capacitor except for one. Obviously this one went in the last pair of holes. 3. Read all the instructions for each step. Once you get past the resistors and capacitors you may think that was the hard part and you are right. Don't slack off on reading the instructions. I made that mistake and spent hours de soldering a board trying to salvage as much as i could. 4. if you get stuck on something don't panic. google search "kkmoon" and the model number of your kit which is printed on the front of the case. This will direct you to many forums that will help you.
Is this helpful? (0) (0)
By Giuseppe

December 13, 2017
Strumento completo e portatile, fornito da montare con i componenti smd già saldati, a questo prezzo non c'è paragone, vale la pena di passare del tempo con il saldatore in mano e di procurarsi un'astuccio per portarselo appresso, per l'alimentazione (a 9V) consiglio di procurarsi un elevatore di tensione USB così da poterlo alimentare con un qualsiasi powerbank che potete trovare a poco prezzo (quelli con un singolo accumulatore Ni-Mh 18650, magari comperato separatamente così potete usare il powerbank come caricatore USB per questo tipo di accumulatori). Con manuale completo ed esaustivo anche se solo in inglese. non dimenticate che questo è un' oscilloscopio, strumenti analoghi da laboratorio costano centinaia di Euro e le simulazioni software non stanno in una tasca!
Is this helpful? (0) (0)
By sim_v

December 7, 2017
Produit acheté normalement en vente flash. C'est la version (hardware) améliorée de juin 2017. Nécessite un bon niveau en soudure (on doit même dessouder une résistance CMS). J'ai dû ressouder les trimmers de calibration (CMS) qui posaient problème. Le produit fini est d'une bonne qualité à un prix défiant toute concurrence. Le manuel de montage tout en anglais est facile à suivre et sécurisant (plusieurs phases de validation dans le montage). Prévoir un testeur de composant pour vérifier ce que l'on soude ; perso je suis une bille pour lire les toutes petites bandes de couleur sur les résistance ! Le fabricant fournit beaucoup de ressources intéressantes sur son site (en anglais). Reste, pour les puristes, à mettre en place un pont USB->SERIE pour les mises à jour du firmware. Vidéo du produit fini !
Is this helpful? (0) (0)
By t***b

November 9, 2017
È uno strumento utilissimo e molto compatto da portarsi dietro per interventi e misurazioni veloci, soprattutto in campo audio. La fase di montaggio richiede pazienza ed una certa esperienza perché da ciò dipende il buon funzionamento e la precisione dell'oscilloscopio. Per la taratura, ricordarsi di spostare il commutatore da GND su AC per rilevare il segnale di test. Il kit è completo di tutto e i componenti SMD sono già saldati. Agli appassionati di elettronica ed autocostruttori ne consiglio l'acquisto e la realizzazione.
Is this helpful? (0) (0)
By AureoMar

October 4, 2017
E' un bell'oggetto, sembra robusto e lo schermo a colori è ben visibile. Ovviamente non è uno strumento professionale, ma dà molte soddisfazoni. Oltre alla forma d'onda legge anche picchi e frequenza dell'armonica principale. Il montaggio è stato difficoltoso e lungo (3,5 h), ma questo può dipendere dalla mia imperizia, nonostante la quale ne è uscito un oggetto assemblato funzionante. Ci sono da saldare molti componenti discreti (resistori, condensatori, swittch, ...) quindi munitevi di un saldatore per elettronica (30-50W) e anche di un tester per via dei resistori veramente minuscoli (ho avuto difficoltà a discernere le codifiche a strisce). Fortunatamente la componentistica SMD l'ho trovata già montata. Vuole una alimentazione esterna da 9Vcc che può essere fornita tramite connettore a pin all'interno dello chassis o con classico plug con foro positivo al centro. Le istruzioni di montaggio sono in inglese e molto chiare. Durante il montaggio sono previsti test intermedi per verificare il corretto procedere del montaggio, che comunque richiede attenzione. Un po' latente il manuale operativo, costituito da un solo foglio. Nel complesso mi ritengo soddisfatto.
Is this helpful? (0) (0)
By contact

September 5, 2017
for the price i am surprised but this kit got delivered quickly, the assembly instructions are concise, construction was pretty easy and it worked!all the SMD components are already installed, it was just the discrete ones and the switches and connectors left for us to do.considering its a handheld device, the only drawback i can see is the external PSU required. it needs between 8 and 10VDC and it will work fine from an 8.4v rechargable/9vPP3 for a short time. there is space remaining inside the case after assembly and a seperate JST power connector on the PCB, so i wonder if a suitable Ni-MH could be fitted internally??there are plenty of additional tracks on the pcb which suggests that it may be capable of other functions like RS232 connectivity but this is just a guess as its not mentioned in the instructions...a very useful device and i wouldn't hesitate to recommend this if you are in need of a small oscilloscope.
Is this helpful? (1) (0)
By 徳川家達

July 31, 2017
今回、オシロスコープを製作で5回目の買換えでメーカーでは、売切れで入荷待ちで未定なので、違う販売店で購入をしました、製品の型番は同じですが、説明では、2016が届く出したが、実際は、2017が届きました、部品は全部そろっていましたが、ドライバーが入っていないので、必要な道具と材料を用意して下さいということでしょう。前回までのメーカー購入で製作調整で部品の取付違や調整段階で調整不能で3台がだめで1台は使えそうだけど、ピンヘッダーがゆがんでいるので、購入を決めて早速届きました、テスター、虫メガネ、半田ゴテ(22W、100W)、半田(SD－60)、ピンセット、ラジオペンチ、ニッパー、精密ドライバー一式を用意して別売りのACアダプター(9ｖ/1.3Ａ)を準備して早速箱を開けて部品確認をして欠品はないので、メイン基板にACアダプターを接続して液晶の状態確認後に組立を開始で、小袋の部品を箱の出して並べてテスターと虫眼鏡で確認しながらアナログボードに部品を仮付していって説明書と確認後にメイン基板から説明書道理に組立てアナログボード、サブ基板の順番で製作をします。一通りできた裸基盤を全部ジャンパーピンでメイン基板とサブ基板を半田付けをしてアナログボードを取付けてACアダプターを接続して状態を確認してテスターで説明書の数値を測り確認をします。調製を行う前にスイッチの切り替わることの確認をして仮組でブローブ取付けて＋端子をジャンパー端子に接続して0.1vと3.3vの時の試験画面を出して50mv、0.2msでC3とC5を画面を確認しながらそれぞれ精密ドライバーで説明書通りの波形が出るように調整して完了後にケースに基盤をを付属のビスで固定して蓋を締めて完成です。今回の製作で注意しながら組立て完成させようと思う。
Is this helpful? (0) (0)
By JA6JWU

July 12, 2017
事前にネットの書き込みをいろいろ見てから注文したので、商品を開封して2時間少しでハンダ付けは終了しました。電源をつないで起動させてみると、パネル面に並んで4つある押しボタンスイッチの2つが押しても動作したり、しなかったりと動作が非常に不安定で、スイッチの不良かと思いテスターでチェックしたら正常にスイッチは動作しておりました、不良の原因は自分のハンダ付け不良でした。基盤の穴はスルーホールと思っていたので、基盤片面のハンダ付けのみ確実に行いましたが、スイッチの足部分は基盤の反対面までハンダがじゅうぶんに達しておらず、基盤の表と裏両方をハンダ付けしたらスイッチは正常に作動するようになりました。基盤の穴はスルーホールでは無いと考えて、基盤の表裏両面ともハンダ付けした方が確実な動作が望めるようです。尚AJDにツマミを取り付けると取り付けたツマミの底面がケースに接触してしまって押してもテスト信号の0.1Vと3.3Vの切り替えがきかなくなりました。ツマミを薄いものにするか、基盤の取り付け高さを工夫するか、対応を考えたほうが良いかもしれませんね。製品は評価5ですが、日本語マニュアルが無いので調整に少し苦労したので総合で評価4にしました。
Is this helpful? (0) (0)
By masamasa

July 10, 2017
アナログのオシロ（ケンウッド２台）を使っています。デジタルがキットとは言え、この値段で購入できるとはびっくりです。小ささにもびっくり。組み立ては、先ず最初にテスターを使用して抵抗を抵抗値ごとに分類しておけば２時間もかからないと思います。ハンダごては細いものが良いと思いますが、BNCのハンダはW数が大きいので一気にするのが良いでしょう。私はWの切り替えの可能なgootのTQ-80一本で作製しています。気になる点は、ケース組み立て後に液晶の傾きや動きが気になりますので、完全に組み立て前に液晶の傾きをテープやボンドで補正しておくと良いと思います。他の電化製品と近いとノイズを拾うようですが、検証はしていません。 TFTはとても綺麗です。切り替えにより各種情報も表示可能です。本体は小さいのですが電源が別なので、バイクの整備や車の整備で使用する場合には取り回しに気を使います。現在は、USB５Vから９Vへの昇圧アダプター、モバイルバッテリーで使用していますが煩雑です。クリアケースのような物に一式を入れて固定することを考えています。結論：組み立ての楽しみ。所有欲。便利さ。どれをとっても良い品です。
Is this helpful? (0) (0)
By IVAN

December 13, 2016
Semplicità di montaggio, integrati già montati a bordo del circuito stampato, abbiamo avuto qualche problema sul "tipo" di stagno, che potrebbe influenzare la fusione (indicato correttamente il diametro nel manuale 0.8 - 1mm dia., fare attenzione ad utilizzare la punta corretta per il saldatore )- Utilizzata stazione di saldatura. Il manuale è ben eseguito. Abbiamo avuto qualche problema nella "taratura" in quanto non ho compreso se : lo switch (Set couple switch to GND position) doveva restare nella posizione GND (solo per la verifica delle tensioni) oppure se per la taratura della posizione doveva essere variata. Per ora è da completare il montaggio ma la taratura sembra ok. buon lavoro a tutti!
Is this helpful? (0) (0)
By デジイチショシンシャ

September 6, 2017
ロータリーエンコーダーの反応がいまいちですね。早く回すと反応しないです。本品には英語の取説しか付いていませんでしたがグーグル先生が翻訳してくださいました。使うときは自己責任でどうぞ。
Is this helpful? (0) (0)
By 変換マニア

August 9, 2017
組み立てキットですが、こんなに安価でオシロスコープが買えるようになるとは思いませんでした。 4月に一度注文したのですが、みごと詐欺にあってしまい再度注文し直しました。 ilastore-JPさんから今回は購入しましたが、予定通り到着。部品の不足もなく問題なく組み立て出来ました。ファームウエアが5月に出たばかりの最新バージョンだったので良かったです(113-15001-060)。最新バージョンのファームで、波形の保存・呼出の手順が変更されています。 ADJ+SEC/DIVで保存、ADJ+TRIGGERで呼出です。呼出後、SEC/DIVのボタンを押して画面中央上部のバーが水色になった状態で、ADJつまみを回すと、波形を左右に移動させることができます。キットが入っていた箱を少し加工して、USB接続電源アダプタと共に収納できるようにしました。また、使い込んでからレビュー追加したいと思います。
Is this helpful? (0) (0)
By v***V

June 7, 2017
バッテリー駆動に改造しました。と言っても、リチウムイオン電池と、充電基板とアップコンバーターを使っただけですが。 9V200mAくらいの消費だったと思ったので、1.8Wの消費で、アップコンバーターのロスを考えると10時間程度はもつ事になります。電池の6000mAの容量というのが眉唾物ですが、2000mA程度だとしても3時間は持つので十分です。そのままUSB充電できますし。使い勝手は特に問題ないです。それよりも、こんな安価にオシロが入手できたことに驚きです。
Is this helpful? (0) (0)
By Tom

August 22, 2017
価格を考えると十分満足のいく仕様です。 KKmoonから購入しましたが基板は最新版のRev.E、ファームも最新版の110でした。回路図を比較するとRev.Eでは±電源に三端子レギュレーターが追加になっており、大元の電源電圧が上下しても波形表示に影響を受けません。それ以前の基板は電源電圧が上下すると波形のオフセットも変化し使い物になりません。スペックは200KHzとはなっていますこれはサンプリング周波数で実用上は100ｋHzまでです。秋月電子にあるpdfが非常に役立ちます。こちらに目を通しておくと非常に役立ちます。予想に反して今では大変重宝しています。いい買い物が出来ました。最新のファームウェア【V111】が12/27にアップされました。迅速なバグフィックスもこの製品の魅力です。
Is this helpful? (0) (0)
By 愛知県三河地方

July 6, 2017
初心者ですが他のレビュワーの方の情報のおかげで一発で動きました。　1)レベルアジャスタの基盤に裏表があるので注意（説明書にもコメントにもあります）　2)抵抗はテスターで測定しながら取り付ける。説明書に□でチェックを入れる欄があり便利です。　3)コンデンサの刻印が消えているので測定器があると間違いがない。　　私の場合は5個入っているセラミックコンデンサの1個が刻印が消えていましたが、のこりの4個がわかったので消去法でわかりました。　4)9V電池用のスナップ式DCジャックは別売りなので同時購入。　5)検査校正用ピンヘッダーの先は1.5mmほどニッパーで切るとケースに収めるときに基盤にピンがあたらない。説明書は英語だけでしたが、難しい単語は使っていなかったのである程度理解できました。他のレビュワーの方に感謝します。ありがとうございました。
Is this helpful? (0) (0)
By Hide

March 22, 2017
小さなチップ類はあらかじめ半田付けされているので安い普通の半田ごてで十分制作可能ですとはいえランドが結構小さい部分も多く、ある程度半田付けに慣れてる方でないと簡単とは言えないと思います制作マニュアルは英語ですが文章は読まずとも写真を見ながら取り付けていけば十分制作可能です。電源はDC9Vでアダプタ等は付属していません。本体内部にわりとスペースがあるのでバッテリーか5V→9Vの昇圧回路とマイクロusb端子でも組み込もうかと思っていますがとりあえずはお手軽に LANMU USB DC電源供給ケーブル 5V-9V/5V-12V 電源ケーブル USB→DC(外径5.5mm内径2.1mm)電源供給ケーブル 5.5*2.1と5.5*2.5通用　長さ1m(5V To DC 9V) を使ってモバイルバッテリー駆動しています
Is this helpful? (0) (0)
By アマゾン次郎

February 8, 2017
オシロ初心者です。というか初めてです。組み立ては、キットラジオ作ったことがある人なら楽勝です。製作時にテスターを忘れたので10本ほどある抵抗を全てカラーコードを頼りに選別。カラーも不明瞭だったりするのでルーペを持って格闘したのが一番大変でした。筐体の組み立ても特に問題なく。とりあえず普通に使えてるようです。車のデスビの波形を見てみましたが、適当に設定を変えながらやっていたら見ることができました。この程度の使い方なら十分使えるかなと、今の所。値段を考えたら星五つかな
